Producto publicado directamente por mcr suministros sac.MCR SUMINISTROS S.A.C. RUC 20602282253
Acumula hasta 165 CMR Puntos
Máximo 4 unidades.
Ficha técnica
| Detalle de la garantía | 1 año |
| Condicion del producto | Nuevo |
| Detalle de la Condición | nuevo |
| Material | ABS |
| País de origen | Alemania |
| Voltaje | 220 |
| Garantía | 1 año |

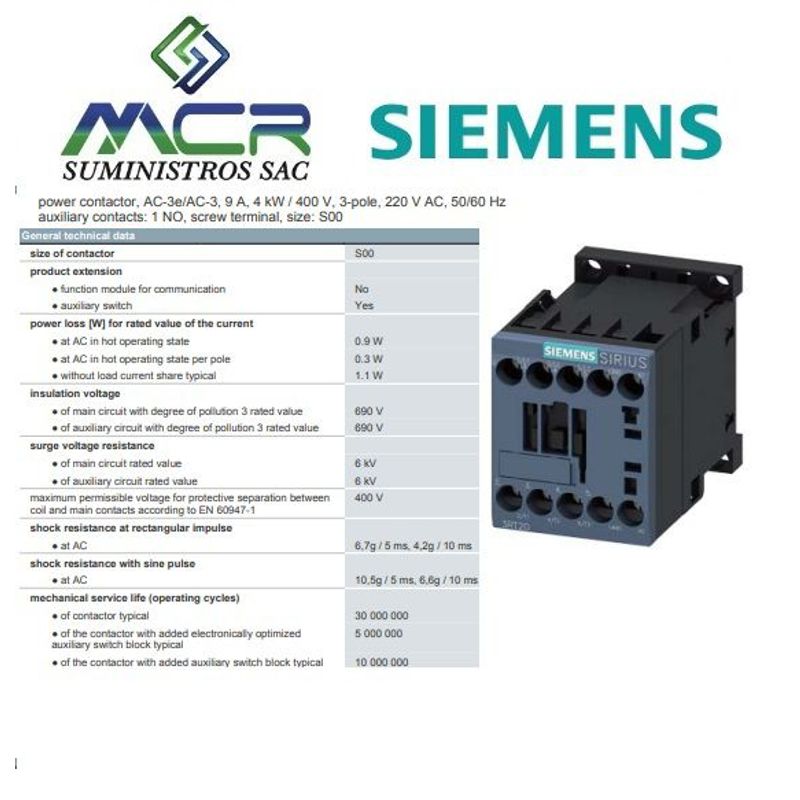

| Incluye | CONTACTOR TRIPOLAR 9 AMPERIOS 220 V AC SIEMENS |
Descripción
contactor, AC-3, 4 kW / 400 V, SIRIUS
Contactor de potencia
Datos técnicos generales
Tamaño del contactor S00
Ampliación del producto
● Módulo de función para comunicación No
● interruptor auxiliar Sí
Resistencia a tensión de choque
● del circuito principal valor asignado 6 kV
● del circuito auxiliar valor asignado 6 kV
Tensión máxima admitida para separación de
protección
● entre bobina y contactos principales según EN
60947-1
400 V
Grado de protección IP
● frontal IP20
● del borne de conexión IP20
Resistencia a choques con choque rectangular
● con AC 6,7g / 5 ms, 4,2g / 10 ms
Resistencia a choques con choque sinusoidal
● con AC 10,5g / 5 ms, 6,6g / 10 ms
Vida útil mecánica (ciclos de maniobra)
● del contactor típico 30 000 000
● del contactor con bloque de contactos
auxiliares montado para equipo electrónico típico
5 000 000
● del contactor con bloque de contactos
auxiliares montado típico
10 000 000
Designaciones de referencia según DIN 40719,
ampliado según IEC 204-2 según IEC 750
K
Identificadores de los equipos según IEC 81346-
2:2009
Q
Condiciones ambiente
Altitud de instalación con altura sobre el nivel del mar
● máx. 2 000 m
Temperatura ambiente
● durante el funcionamiento -25 ... +60 °C
● durante el almacenamiento -55 ... +80 °C
Circuito de corriente principal
Número de polos para circuito principal 3
Número de contactos NA para contactos principales 3
Tensión de empleo
● con AC-3 valor asignado máx. 690 V
Intensidad de empleo
● con AC-1 con 400 V
— con temperatura ambiente de 40 °C valor
asignado
22 A
● con AC-1
— hasta 690 V con temperatura ambiente de
40 °C valor asignado
22 A
— hasta 690 V con temperatura ambiente de
60 °C valor asignado
20 A
● con AC-2 con 400 V valor asignado 9 A
● con AC-3
— con 400 V valor asignado 9 A
— con 500 V valor asignado 7,7 A
— con 690 V valor asignado 6,7 A
● con AC-4 con 400 V valor asignado 8,5 A
Sección de conductor conectable en circuito principal
con AC-1
● con 60 °C mínima admisible 2,5 mm²
● con 40 °C mínima admisible 4 mm²
Intensidad de empleo para aprox. 200000 ciclos de
maniobras con AC-4
● con 400 V valor asignado 4,1 A
● con 690 V valor asignado 3,3 A
Intensidad de empleo
● con 1 vía de circulación de corriente con DC-1
— con 24 V valor asignado 20 A
— con 110 V valor asignado 2,1 A
— con 220 V valor asignado 0,8 A
— con 440 V valor asignado 0,6 A
— con 600 V valor asignado 0,6 A
● con 2 vías de corriente en serie con DC-1
— con 24 V valor asignado 20 A
— con 110 V valor asignado 12 A
— con 220 V valor asignado 1,6 A
— con 440 V valor asignado 0,8 A
— con 600 V valor asignado 0,7 A
● con 3 vías de corriente en serie con DC-1
— con 24 V valor asignado 20 A
— con 110 V valor asignado 20 A
— con 220 V valor asignado 20 A
— con 440 V valor asignado 1,3 A
— con 600 V valor asignado 1 A
Intensidad de empleo
● con 1 vía de circulación de corriente con DC-3
con DC-5
— con 24 V valor asignado 20 A
— con 110 V valor asignado 0,1 A
● con 2 vías de corriente en serie con DC-3 con
DC-5
— con 24 V valor asignado 20 A
— con 110 V valor asignado 0,35 A
● con 3 vías de corriente en serie con DC-3 con
DC-5
— con 24 V valor asignado 20 A
— con 110 V valor asignado 20 A
— con 220 V valor asignado 1,5 A
— con 440 V valor asignado 0,2 A
— con 600 V valor asignado 0,2 A
Potencia de empleo
● con AC-1
3RT2016-1AN21 Sujeto a cambios
Página 3/
11
16/10/2018 © Copyright Siemens
— con 230 V valor asignado 7,5 kW
— con 230 V con 60 °C valor asignado 7,5 kW
— con 400 V valor asignado 13 kW
— con 400 V con 60 °C valor asignado 13 kW
— con 690 V valor asignado 22 kW
— con 690 V con 60 °C valor asignado 22 kW
● con AC-2 con 400 V valor asignado 4 kW
● con AC-3
— con 230 V valor asignado 2,2 kW
— con 400 V valor asignado 4 kW
— con 500 V valor asignado 4 kW
— con 690 V valor asignado 5,5 kW
Potencia de empleo para aprox. 200000 ciclos de
maniobras con AC-4
● con 400 V valor asignado 2 kW
● con 690 V valor asignado 2,5 kW
Intensidad térmica de corta duración limitada a 10 s 72 A
Pérdidas [W] con AC-3 con 400 V con valor asignado
intensidad de empleo por conductor
0,7 W
Frecuencia de maniobra en vacío
● con AC 10 000 1/h
Frecuencia de maniobra
● con AC-1 máx. 1 000 1/h
● con AC-2 máx. 750 1/h
● con AC-3 máx. 750 1/h
● con AC-4 máx. 250 1/h
Circuito de control/ Control por entrada
Tipo de corriente de la alimentación de tensión de
mando
AC
Tensión de alimentación del circuito de mando con
AC
● con 50 Hz valor asignado 220 V
● con 60 Hz valor asignado 220 V
Factor de rango de trabajo tensión de alimentación
de mando valor asignado de la bobina con AC
● con 50 Hz 0,8 ... 1,1
● con 60 Hz 0,85 ... 1,1
Potencia inicial aparente de la bobina con AC
● con 50 Hz 27 V·A
● con 60 Hz 24,3 V·A
Cos phi inductivo a la potencia de atracción de la
bobina
● con 50 Hz 0,8
● con 60 Hz 0,75
Potencia de retención aparente de la bobina con AC
● con 50 Hz 4,2 V·A
● con 60 Hz 3,3 V·A
Cos phi inductivo con potencia de retención de la
bobina
● con 50 Hz 0,25
● con 60 Hz 0,25
Retardo de cierre
● con AC 9 ... 35 ms
Retardo de apertura
● con AC 3,5 ... 14 ms
Duración de arco 10 ... 15 ms
Tipo de control del accionamiento de maniobra Standard A1 - A2
Circuito de corriente secundario
Número de contactos NA para contactos auxiliares
● conmutación instantánea 1
Intensidad de empleo con AC-12 máx. 10 A
Intensidad de empleo con AC-15
● con 230 V valor asignado 10 A
● con 400 V valor asignado 3 A
● con 500 V valor asignado 2 A
● con 690 V valor asignado 1 A
Intensidad de empleo con DC-12
● con 24 V valor asignado 10 A
● con 48 V valor asignado 6 A
● con 60 V valor asignado 6 A
● con 110 V valor asignado 3 A
● con 125 V valor asignado 2 A
● con 220 V valor asignado 1 A
● con 600 V valor asignado 0,15 A
Intensidad de empleo con DC-13
● con 24 V valor asignado 10 A
● con 48 V valor asignado 2 A
● con 60 V valor asignado 2 A
● con 110 V valor asignado 1 A
● con 125 V valor asignado 0,9 A
● con 220 V valor asignado 0,3 A
● con 600 V valor asignado 0,1 A
Confiabilidad de contacto de los contactos auxiliares una conexión errónea por 100 millones (17 V, 1 mA)
Valores nominales UL/CSA
Corriente a plena carga (FLA) para motor trifásico
● con 480 V valor asignado 7,6 A
● con 600 V valor asignado 9 A
potencia mecánica entregada [hp]
● por motor monofásico
— con 110/120 V valor asignado 0,33 hp
— con 230 V valor asignado 1 hp
● para motor trifásico
— con 200/208 V valor asignado 2 hp
— con 220/230 V valor asignado 3 hp
— con 460/480 V valor asignado 5 hp
— con 575/600 V valor asignado 7,5 hp
Capacidad de carga de los contactos auxiliares
según UL
A600 / Q600
